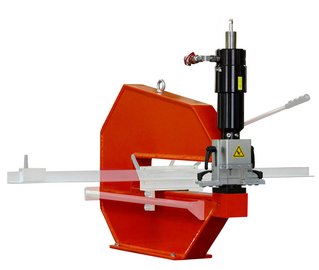

Outillage de perforation pour des trous propres et sans ébarbures

Quick-Press 300 hydraulique à actionnement manuel

Col de cygne à actionnement hydraulique manuel pour la perforation rapide et précise sans pré-perçage
Conçu pour l’usinage de boîtiers à bornes, coffrets muraux, portes/couvercles, plaques de montage/de câbles et de tôles planes et à bords rabattus de 40 mm maximum
Butée de longueur et de profondeur avec deux butées pivotantes mobiles
Réalisation de rangées de trous par butée de positionnement réglable avec précision

Référence.	Utilisable pour	Epaisseur matériel	Profondeur d’usinage	Porte-poinçon (diamètre)	Retenir
2662-7203-00-01	Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale	Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm	300 mm	13 mm

Quick-Press 300 hydraulique

Col de cygne à actionnement hydraulique pour la perforation rapide et précise sans pré-perçage
Pour le raccordement à une pompe électrohydraulique ou groupe hydraulique pneumatique häwa
Conçu pour l’usinage de boîtiers à bornes, coffrets muraux, portes/couvercles, plaques de montage/de câbles et de tôles planes et à bords rabattus de 40 mm maximum
Possibilité d’équiper ultérieurement l’outil d’un affichage du centre de perforation par diode laser
Butée de longueur et de profondeur avec deux butées…

Référence.	Utilisable pour	Epaisseur de tôle maxi.	Profondeur d’usinage	Porte-poinçon (diamètre)	Retenir
2662-7205-00-01	Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale	Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm	300 mm	13 mm

Quick-Press 300 hydraulique avec affichage du centre de perforation

Col de cygne à actionnement hydraulique pour la perforation rapide et précise sans pré-perçage
Pour le raccordement à une pompe électrohydraulique ou groupe hydraulique pneumatique häwa
Conçu pour l’usinage de boîtiers à bornes, coffrets muraux, portes/couvercles, plaques de montage/de câbles et de tôles planes et à bords rabattus de 40 mm maximum
Affichage du centre de perforation par diode laser inclus
Butée de longueur et de profondeur avec deux butées pivotantes mobiles
Réalisation de rangées de…

Référence.	Utilisable pour	Epaisseur de tôle maxi.	Profondeur d’usinage	Porte-poinçon (diamètre)	Retenir
2662-7206-00-01	Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale	Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm	300 mm	13 mm

Quick-Press 400

Col de cygne avec groupe hydraulique intégré pour la perforation rapide et précise sans pré-perçage
Conçu pour l’usinage de boîtiers à bornes, coffrets muraux, portes/couvercles, plaques de montage/de câbles et de tôles planes à bords rabattus jusqu’à une profondeur de 400 mm. Dans certaines conditions, il est possible de perforer des fonds de coffrets allant jusqu’à 300 mm de profondeur.
Cylindre hydraulique à double effet en combinaison avec fonctionnement automatique ou actionné par appui sur…

Référence.	Utilisable pour	Epaisseur de tôle maxi.	Profondeur d’usinage	Porte-poinçon (diamètre)	Retenir
2665-0000-10-00	Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale	Acier 2,5 mm / acier inox 1,75 mm / aluminium 3 mm	400 mm	20 mm

Maxi-Press 500 hydraulique

Col de cygne à actionnement hydraulique pour la perforation rapide et précise sans pré-perçage
Pour le raccordement à une pompe électrohydraulique ou pneumatique-hydraulique häwa
Conçu pour l’usinage de tôles planes et à bords rabattus de 30 mm maximum
Possibilité d’équiper ultérieurement l’outil d’un affichage du centre de perforation par diode laser
Protection transparente contre les contacts incluse avec extracteur
Les déchets de perforation tombent vers le bas jusqu’à un ø de 63,5 mm
Préparé pour…

Référence.	Utilisable pour	Epaisseur de tôle maxi.	Profondeur d’usinage	Porte-poinçon (diamètre)	Retenir
2643-7105-00-00	Emporte-pièce rond jusqu’à ø 60 mm / emporte-pièce carré 46 mm / emporte-pièce rectangulaire jusqu’à 65 mm diagonale	Acier 3 mm / acier inox 2 mm / aluminium 4 mm	500 mm	20 mm

Maxi-Press 500 hydraulique avec affichage du centre de perforation

Col de cygne à actionnement hydraulique pour la perforation rapide et précise sans pré-perçage
Pour le raccordement à une pompe électrohydraulique ou pneumatique-hydraulique häwa
Conçu pour l’usinage de tôles planes et à bords rabattus de 30 mm maximum
Affichage du centre de perforation par diode laser
Protection transparente contre les contacts avec extracteur incluse. Les déchets de perforation tombent vers le bas jusqu’à ø de ø 63,5 mm
Préparé pour le montage d’une butée réglable en longueur et en…

Référence.	Utilisable pour	Epaisseur de tôle maxi.	Profondeur d’usinage	Porte-poinçon (diamètre)	Retenir
2643-7106-00-00	Emporte-pièce rond jusqu’à ø 60 mm / emporte-pièce carré 46 mm / emporte-pièce rectangulaire jusqu’à 65 mm diagonale	Acier 3 mm / acier inox 2 mm / aluminium 4 mm	500 mm	20 mm

Multi-Presse 500 mobile avec support de pièces

Col de cygne avec groupe hydraulique intégré pour la perforation rapide et précise sans avant-trous.
Supports de matrices interchangeables permettent l’utilisation d’outils de perforation jusqu’à 92 x 92 mm.
Conçu pour l’usinage des boîtiers à bornes, coffrets muraux, portes/couvercles, platines de montage, plaques d’entrée de câbles et des tôles planes et à bords rabattus jusqu’à 40 mm.
Les supports de matrice "étroits" sont parfaits pour l'usinage des boîtiers à bornes et des coffrets.
Affichage…

Référence.	Utilisable pour	Epaisseur matériel	Profondeur d’usinage	Porte-poinçon (diamètre)	Retenir
2654-7110-00-00	Emporte-pièce ronds jusqu'à ø 92 mm emporte-pièce carrés 92 mm emporte-pièces rectangulaires jusqu'à une longueur max. de 92 mm	Tôle d’acier jusqu‘à 2 mm Acier inoxydable jusqu’à 1,5 mm Polyester jusqu’à 4 mm	500 mm	30 mm

Powerman Junior

Pompe hydraulique manuelle
Pompe hydraulique avec implantation d’axes de 9,5 mm
Pour le perçage de l’acier, l’acier inoxydable et l’aluminium
Axes disponibles : pour emporte-pièces avec filetage 6,3 mm, 9,5 mm, 11,1 mm et 19 mm

					Retenir
2622-7200-02-00	sans emporte-pièce rond	emporte-pièce rond jusqu’à ø 50,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à une diagonale de 37,5 mm	Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm	40 kN
2622-7204-02-01	avec jeu d’emporte-pièce rond métrique	emporte-pièce rond jusqu’à ø 50,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à une diagonale de 37,5 mm	Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm	40 kN

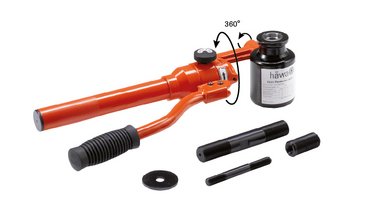

Powerman Vario

Pompe hydraulique manuelle
Pompe hydraulique avec implantation d’axes de 19 mm
Cylindre orientable et pivotant de 360°, même sous charge
Pour le perçage de l’acier, l’acier inoxydable et l’aluminium
Axes disponibles : pour emporte-pièces avec filetage 9,5 mm, 11,1 mm et 19 mm


2626-7200-01-00	sans emporte-pièce rond dans coffret métallique	Emporte-pièce rond jusqu’à ø 80 mm / emporte-pièce carré 60 mm / emporte-pièce rectangulaire jusqu’à 85 mm diagonale	Acier 3 mm / acier inox 2 mm / aluminium 4 mm	50 kN
2626-7206-01-00	PG1 avec emporte-pièces ronds de PG9-PG21 dans coffret plastique	Emporte-pièce rond jusqu’à ø 80 mm / emporte-pièce carré 60 mm / emporte-pièce rectangulaire jusqu’à 85 mm diagonale	Acier 3 mm / acier inox 2 mm / aluminium 4 mm	50 kN
2626-7206-02-00	PG2 avec emporte-pièces ronds de PG9-PG29 dans coffret plastique	Emporte-pièce rond jusqu’à ø 80 mm / emporte-pièce carré 60 mm / emporte-pièce rectangulaire jusqu’à 85 mm diagonale	Acier 3 mm / acier inox 2 mm / aluminium 4 mm	50 kN
2626-7207-01-01	avec emporte-pièces ronds métriques de M12-M50 dans coffret plastique	Emporte-pièce rond jusqu’à ø 80 mm / emporte-pièce carré 60 mm / emporte-pièce rectangulaire jusqu’à 85 mm diagonale	Acier 3 mm / acier inox 2 mm / aluminium 4 mm	50 kN

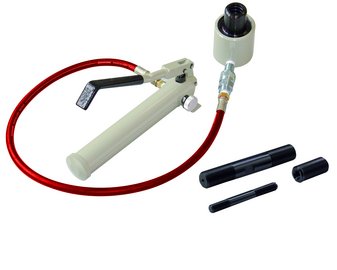

Powerman

Pompe hydraulique manuelle
Pompe hydraulique avec implantation d’axes de 19 mm
Raccord à vis pivotant également sous charge
Flexible hydraulique longueur 1.000 mm
Pour le perçage de l’acier, l’acier inoxydable et l’aluminium
Axes disponibles : Pour emporte-pièces avec filetage 9,5 mm, 11,1 mm et 19 mm

Référence.	Version	Utilisable pour	Épaisseur matériel	Pression max	Retenir
2684-7100-01-01		Emporte-pièce rond jusqu’à ø 120 mm / emporte-pièce carré 92 mm / emporte-pièce rectangulaire jusqu’à 138 mm diagonale	Acier 3 mm / acier inox 2 mm / aluminium 4 mm	65 kN

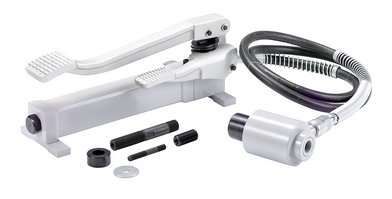

Powerman Step

Pompe hydraulique actionnée par le pied
Pompe hydraulique avec implantation d’axes de 19 mm
Raccord à vis pivotant également sous charge
Flexible hydraulique, longueur 1.800 mm
Pour le perçage de l’acier, l’acier inoxydable et l’aluminium
Axes disponibles : pour emporte-pièces avec filetage 9,5 mm, 11,1 mm et 19 mm

Référence.	Version	Utilisable pour	Épaisseur matériel	Pression max	Retenir
2685-7200-01-01		Emporte-pièce rond jusqu’à ø 120 mm / emporte-pièce carré 92 mm / emporte-pièce rectangulaire jusqu’à 138 mm diagonale	Acier 3 mm / acier inox 2 mm / aluminium 4 mm	65 kN

Powerlec Vario Plus

Pompe hydraulique avec batterie
Pompe hydraulique avec implantation d’axes de 19 mm
Cylindre tournant autour d’un axe de 360° pivotant également sous charge
Batterie lithium-ion (ne faisant pas partie de la livraison)
Pour le perçage de tôle d’acier et acier inoxydable
Axes disponibles : Pour emporte-pièces avec filetage 9,5 mm, 11,1 mm et 19 mm


2629-7400-00-00		Emporte-pièce rond jusqu’à ø 120 mm emporte-pièce carré 125 mm emporte-pièce rectangulaire jusqu’à 175 mm diagonale	Tôle d’acier jusqu’à 2,0 mm Acier inoxydable jusqu’à 1,5 mm	63 kN	18V
2629-7400-01-00		Emporte-pièce rond jusqu’à ø 120 mm emporte-pièce carré 125 mm emporte-pièce rectangulaire jusqu’à 175 mm diagonale	Tôle d’acier jusqu’à 2,0 mm Acier inoxydable jusqu’à 1,5 mm	63 kN	18V
2629-7401-00-00	Jeu ventilateur 92	Emporte-pièce rond jusqu’à ø 120 mm emporte-pièce carré 125 mm emporte-pièce rectangulaire jusqu’à 175 mm diagonale	Tôle d’acier jusqu’à 2,0 mm Acier inoxydable jusqu’à 1,5 mm	63 kN	18V
2629-7402-00-00	Jeu ventilateur 125	Emporte-pièce rond jusqu’à ø 120 mm emporte-pièce carré 125 mm emporte-pièce rectangulaire jusqu’à 175 mm diagonale	Tôle d’acier jusqu’à 2,0 mm Acier inoxydable jusqu’à 1,5 mm	63 kN	18V
