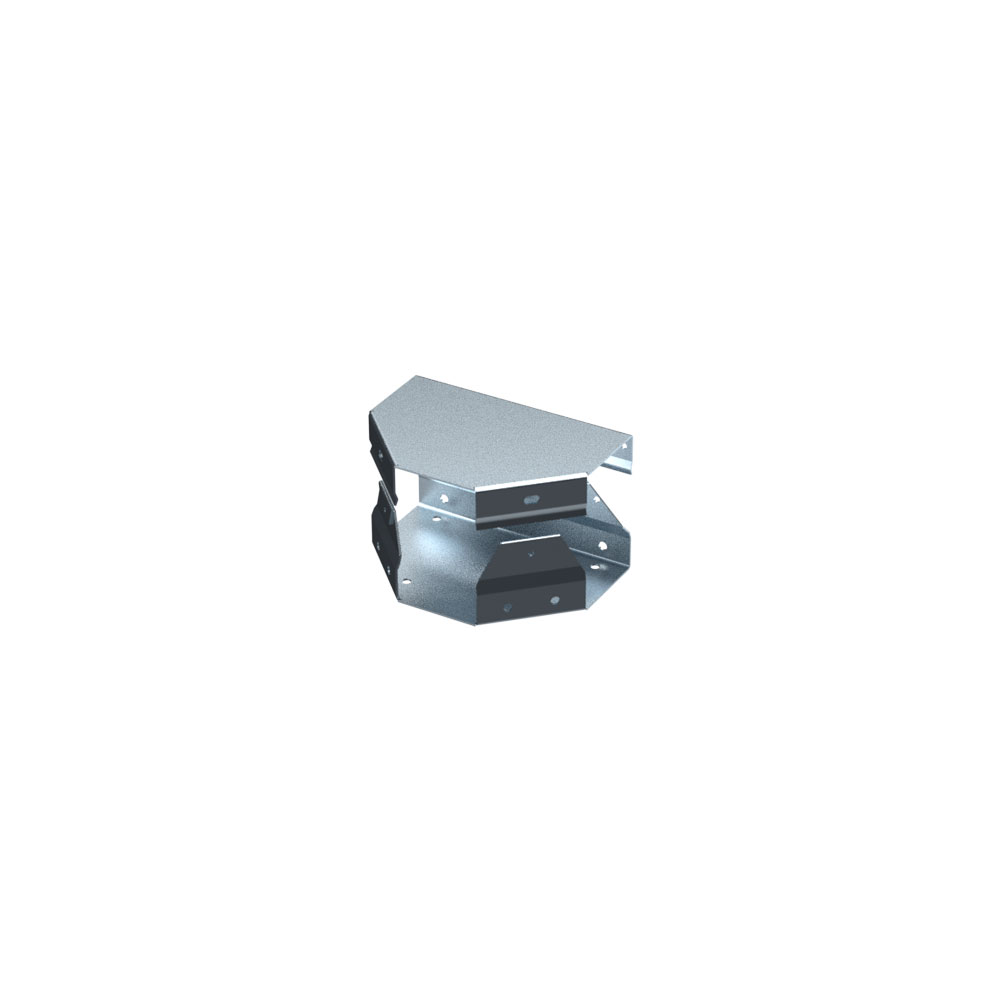

Tés

1204-0406-00-00

Tés

  • Insertion directe et continue des câbles

Description du produit

Faible encombrement en ouvrant le couvercle grâce à la fixation par clips. Si nécessaire, les couvercles peuvent être fixés à l‘aide de vis après l’installation.

Les tés sont équipés de perçages pour recevoir les vis de fixation d’équerres.

Caractéristiques techniques

  • Référence: 1204-0406-00-00
  • Type: Système de caniveaux à câbles type 1204
  • Section transversale: 60 x 60 mm
  • Angle: 90°
  • Sens de pose: quelconque
  • Indice de protection: IP2X
  • Matériau: Tôle d’acier
  • Finition: zinguée électrolytiquement
  • Epaisseur de tôle: 1,5 mm
  • Poids: 0.65 kg

Remarque

  • Suivant l’angle de l’équerre et la version de la prochaine pièce usinée raccordée, des angles de fixation à degrés différents sont nécessaires.
Pièces de réduction
1204-0706-03-00
Pièces de réduction
Type
Système de caniveaux à câbles type 1204
Section
de 60 x 60 mm á 30 x 30 mm
Longueur
115 mm
Matériau
Tôle d’acier
Pièces de réduction
1204-0710-06-00
Pièces de réduction
Type
Système de caniveaux à câbles type 1204
Section
de100 x 100 mm á 60 x 60 mm
Longueur
150 mm
Matériau
Tôle d’acier
Pièce télescopique
1204-1006-03-00
Pièce télescopique
Type
Système de caniveaux à câbles type 1204
Section
60 x 60 mm
Dimension
Longueur: 75 mm - 450 mm
Matériau
Tôle d’acier
Pièce terminale
1204-0206-00-00
Pièce terminale
Type
Système de caniveaux à câbles type 1204
Section
60 x 60 mm
Longueur
42 mm
Matériau
Tôle d’acier
Flasque d'accouplement
1204-0606-00-00
Flasque d'accouplement
Type
Système de caniveaux à câbles type 1204
Section
60 x 60 mm
Matériau
Tôle d’acier
Raccord en U
1204-0106-10-00
Raccord en U
Type
Système de caniveaux à câbles type 1204
Section
60 x 60 mm
Sens de montage
horizontale
Version
avec perçages
Raccord en U
1204-0106-10-01
Raccord en U
Type
Système de caniveaux à câbles type 1204
Section
60 x 60 mm
Sens de montage
horizontale
Version
avec filetage
Equerre de raccordement
1204-0106-30-00
Equerre de raccordement
Type
Système de caniveaux à câbles type 1204
Section
60 x 60 mm
Version
avec perçages
Equerre de raccordement
1204-0106-30-01
Equerre de raccordement
Type
Système de caniveaux à câbles type 1204
Section
60 x 60 mm
Version
avec filetage
Equerre de raccordement
1204-0106-40-00
Equerre de raccordement
Type
Système de caniveaux à câbles type 1204
Section
60 x 60 mm
Angle
45°
Version
avec perçages
Equerre de raccordement
1204-0106-41-00
Equerre de raccordement
Type
Système de caniveaux à câbles type 1204
Section
60 x 60 mm
Angle
45°
Version
avec filetage
Equerre de raccordement
1204-0106-50-90
Equerre de raccordement
Type
Système de caniveaux à câbles type 1204
Section
60 x 60 mm
Angle
90°
Version
avec perçages
Equerre de raccordement
1204-0106-51-90
Equerre de raccordement
Type
Système de caniveaux à câbles type 1204
Section
60 x 60 mm
Angle
90°
Version
avec filetage
Equerre de raccordement
1204-0106-60-00
Equerre de raccordement
Type
Système de caniveaux à câbles type 1204
Section
60 x 60 mm
Angle
22,5°
Version
avec perçages
Equerre de raccordement
1204-0106-61-00
Equerre de raccordement
Type
Système de caniveaux à câbles type 1204
Section
60 x 60 mm
Angle
22,5°
Version
avec filetage
Caniveau à câbles
1204-0006-05-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1204
Section
60 x 60 mm
Longueur
500 mm
Matériau
Tôle d’acier
Caniveau à câbles
1204-0006-10-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1204
Section
60 x 60 mm
Longueur
1000 mm
Matériau
Tôle d’acier
Caniveau à câbles
1204-0006-20-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1204
Section
60 x 60 mm
Longueur
2000 mm
Matériau
Tôle d’acier
Enregistrer en PDF Enregistrer en PDF Demande directe

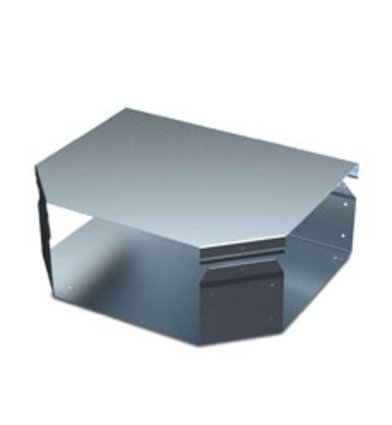

Tés
Tés
Faible encombrement en ouvrant le couvercle grâce à la fixation par clips. Si nécessaire, les couvercles peuvent être fixés à l‘aide de vis après l’installation.
Les tés sont équipés de perçages pour recevoir les vis de fixation d’équerres.

Retenir
Système de caniveaux à câbles type 1204
100 x 100 mm
90°
quelconque
Tôle d’acier
Système de caniveaux à câbles type 1204
150 x 150 mm
90°
quelconque
Tôle d’acier
Système de caniveaux à câbles type 1204
300 x 150 mm
90°
quelconque
Tôle d’acier
Système de caniveaux à câbles type 1207
60 x 60 mm
90°
quelconque
acier inoxydable 1.4301
Système de caniveaux à câbles type 1207
100 x 100 mm
90°
quelconque
acier inoxydable 1.4301
Système de caniveaux à câbles type 1207
150 x 150 mm
90°
quelconque
acier inoxydable 1.4301
Système de caniveaux à câbles type 1207
300 x 150 mm
90°
quelconque
acier inoxydable 1.4301
