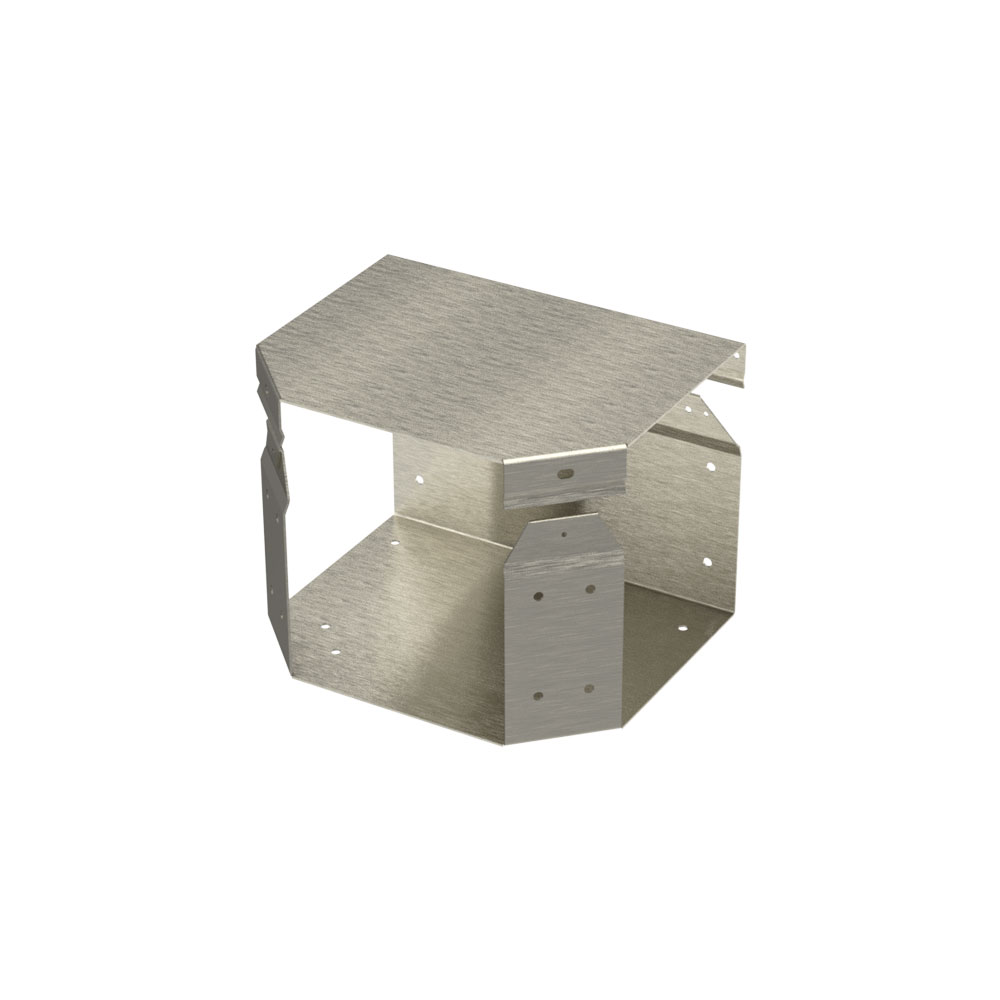

Tés

1207-0415-00-00

Tés

  • Insertion directe et continue des câbles

Description du produit

Faible encombrement en ouvrant le couvercle grâce à la fixation par clips. Si nécessaire, les couvercles peuvent être fixés à l‘aide de vis après l’installation.

Les tés sont équipés de perçages pour recevoir les vis de fixation d’équerres.

Caractéristiques techniques

  • Référence: 1207-0415-00-00
  • Type: Système de caniveaux à câbles type 1207
  • Section transversale: 150 x 150 mm
  • Angle: 90°
  • Sens de pose: quelconque
  • Indice de protection: IP2X
  • Matériau: acier inoxydable 1.4301
  • Finition: Brossée à l’extérieur
  • Epaisseur de tôle: 1,5 mm
  • Poids: 1.95 kg

Remarque

  • Suivant l’angle de l’équerre et la version de la prochaine pièce usinée raccordée, des angles de fixation à degrés différents sont nécessaires.
Pièces de réduction
1207-0715-10-01
Pièces de réduction
Type
Système de caniveaux à câbles type 1207
Section
de 150 x 150 mm à 100 x 100 mm
Longueur
185 mm
Matériau
acier inoxydable 1.4301
Pièces de réduction
1207-0730-15-00
Pièces de réduction
Type
Système de caniveaux à câbles type 1207
Section
de 300 x 150 mm à 150 x 150 mm
Longueur
280 mm
Matériau
acier inoxydable 1.4301
Pièce télescopique
1207-1015-03-00
Pièce télescopique
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Matériau
acier inoxydable 1.4301
Pièce terminale
1207-0215-00-00
Pièce terminale
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Longueur
42 mm
Matériau
acier inoxydable 1.4301
Flasque d'accouplement
1207-0615-00-00
Flasque d'accouplement
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Matériau
acier inoxydable 1.4301
Raccord en U
1207-0115-10-00
Raccord en U
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Sens de montage
horizontale
Version
avec perçages
Raccord en U
1207-0115-10-01
Raccord en U
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Sens de montage
horizontale
Version
avec filetage
Raccord en U
1207-0115-20-38
Raccord en U
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Sens de montage
horizontale
Version
Version longue avec perçages
Raccord en U
1207-0115-21-38
Raccord en U
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Sens de montage
horizontale
Version
Version longue avec filetage
Equerre de raccordement
1207-0110-30-00
Equerre de raccordement
Type
Système de caniveaux à câbles type 1207
Section
100 x 100 mm
Version
avec perçages
Equerre de raccordement
1207-0115-30-01
Equerre de raccordement
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Version
avec filetage
Equerre de raccordement
1207-0115-41-35
Equerre de raccordement
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Angle
45°
Version
avec filetage
Equerre de raccordement
1207-0115-51-90
Equerre de raccordement
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Angle
22,5°
Version
avec filetage
Equerre de raccordement
1207-0115-61-57
Equerre de raccordement
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Angle
22,5°
Version
avec filetage
Caniveau à câbles
1207-0015-05-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Longueur
500 mm
Matériau
acier inoxydable 1.4301
Caniveau à câbles
1207-0015-10-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Longueur
1000 mm
Matériau
acier inoxydable 1.4301
Caniveau à câbles
1207-0015-20-00
Caniveau à câbles
Type
Système de caniveaux à câbles type 1207
Section
150 x 150 mm
Longueur
2000 mm
Matériau
acier inoxydable 1.4301
Enregistrer en PDF Enregistrer en PDF Demande directe
Tés
Tés
Faible encombrement en ouvrant le couvercle grâce à la fixation par clips. Si nécessaire, les couvercles peuvent être fixés à l‘aide de vis après l’installation.
Les tés sont équipés de perçages pour recevoir les vis de fixation d’équerres.

Retenir
Système de caniveaux à câbles type 1204
60 x 60 mm
90°
quelconque
Tôle d’acier
Système de caniveaux à câbles type 1204
100 x 100 mm
90°
quelconque
Tôle d’acier
Système de caniveaux à câbles type 1204
150 x 150 mm
90°
quelconque
Tôle d’acier
Système de caniveaux à câbles type 1204
300 x 150 mm
90°
quelconque
Tôle d’acier
Système de caniveaux à câbles type 1207
60 x 60 mm
90°
quelconque
acier inoxydable 1.4301
Système de caniveaux à câbles type 1207
100 x 100 mm
90°
quelconque
acier inoxydable 1.4301
Système de caniveaux à câbles type 1207
300 x 150 mm
90°
quelconque
acier inoxydable 1.4301
