2600-9500-00-02

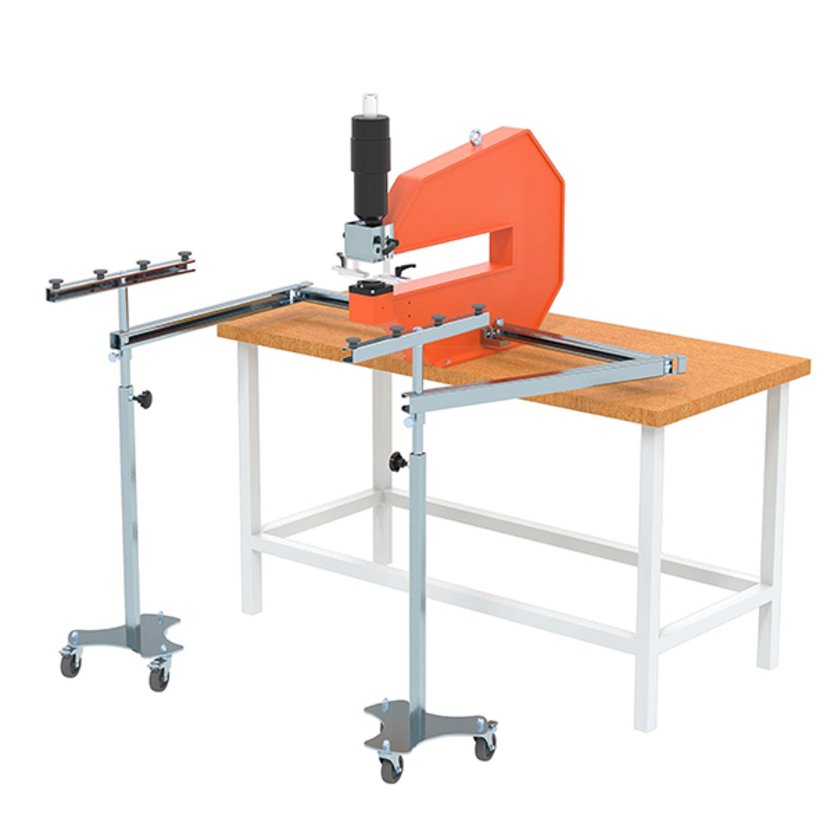

Support de porte pivotant pour col de cygne
- Utilisation facile
- Montage rapide et facile
Description du produit
Le support de porte est équipé de 2 supports mobiles réglables en hauteur pour soutenir des pièces à usiner grandes et lourdes. Si la pièce à usiner est déplacée de manière régulière, le support mobile se déplace avec la pièce à usiner.
Traitement de tôles à bords rabattus jusqu’à 35 mm.
Montage flexible grâce à l'unité de montage de conception universelle.
Fixation soit sur le col de cygne, soit sur/à la plaque de travail.
Encombrement pour l'usinage de pièces de 0,8 m x 2 m : 3 m x 2 m (largeur x profondeur).
Caractéristiques techniques
-
Référence: 2600-9500-00-02
-
Gamme de produits: pour équipements d’atelier
-
Dimensions de la pièce à usiner: max. 800 x 2000 mm
-
Poids de la pièce à usiner: max. 45 kg
-
Poids: 20 kg
-
Hauteur de travail: Réglable sans palier 1.000 – 1.200 mm
Remarque
- Pour le positionnement correct des découpes carrées, rectangulaires ou en forme dans la pièce à usiner, nous recommandons le montage
- d‘une butée de profondeur convenable au col de cygne - voir accessoires häwa pour l‘équipement de l‘atelier.
- 2 supports mobiles avec support de pièce à usiner, 2 bras pivotants rabattables, unité de fixation, visserie
2643-7105-00-00
Maxi-Press 500 hydraulique
Utilisable pour
Emporte-pièce rond jusqu’à ø 60 mm / emporte-pièce carré 46 mm / emporte-pièce rectangulaire jusqu’à 65 mm diagonale
Epaisseur de tôle maxi.
Acier 3 mm / acier inox 2 mm / aluminium 4 mm
Profondeur d’usinage
500 mm
Porte-poinçon (diamètre)
20 mm
2643-7106-00-00
Maxi-Press 500 hydraulique avec affichage du centre de perforation
Utilisable pour
Emporte-pièce rond jusqu’à ø 60 mm / emporte-pièce carré 46 mm / emporte-pièce rectangulaire jusqu’à 65 mm diagonale
Epaisseur de tôle maxi.
Acier 3 mm / acier inox 2 mm / aluminium 4 mm
Profondeur d’usinage
500 mm
Porte-poinçon (diamètre)
20 mm
2662-7203-00-01
Quick-Press 300 hydraulique à actionnement manuel
Utilisable pour
Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
Epaisseur matériel
Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
Profondeur d’usinage
300 mm
Porte-poinçon (diamètre)
13 mm
2662-7205-00-01
Quick-Press 300 hydraulique
Utilisable pour
Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
Epaisseur de tôle maxi.
Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
Profondeur d’usinage
300 mm
Porte-poinçon (diamètre)
13 mm
2662-7206-00-01
Quick-Press 300 hydraulique avec affichage du centre de perforation
Utilisable pour
Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
Epaisseur de tôle maxi.
Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
Profondeur d’usinage
300 mm
Porte-poinçon (diamètre)
13 mm
2665-0000-10-00
Quick-Press 400
Utilisable pour
Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
Epaisseur de tôle maxi.
Acier 2,5 mm / acier inox 1,75 mm / aluminium 3 mm
Profondeur d’usinage
400 mm
Porte-poinçon (diamètre)
20 mm
Instructions de montage:
