2661-0250-20-00

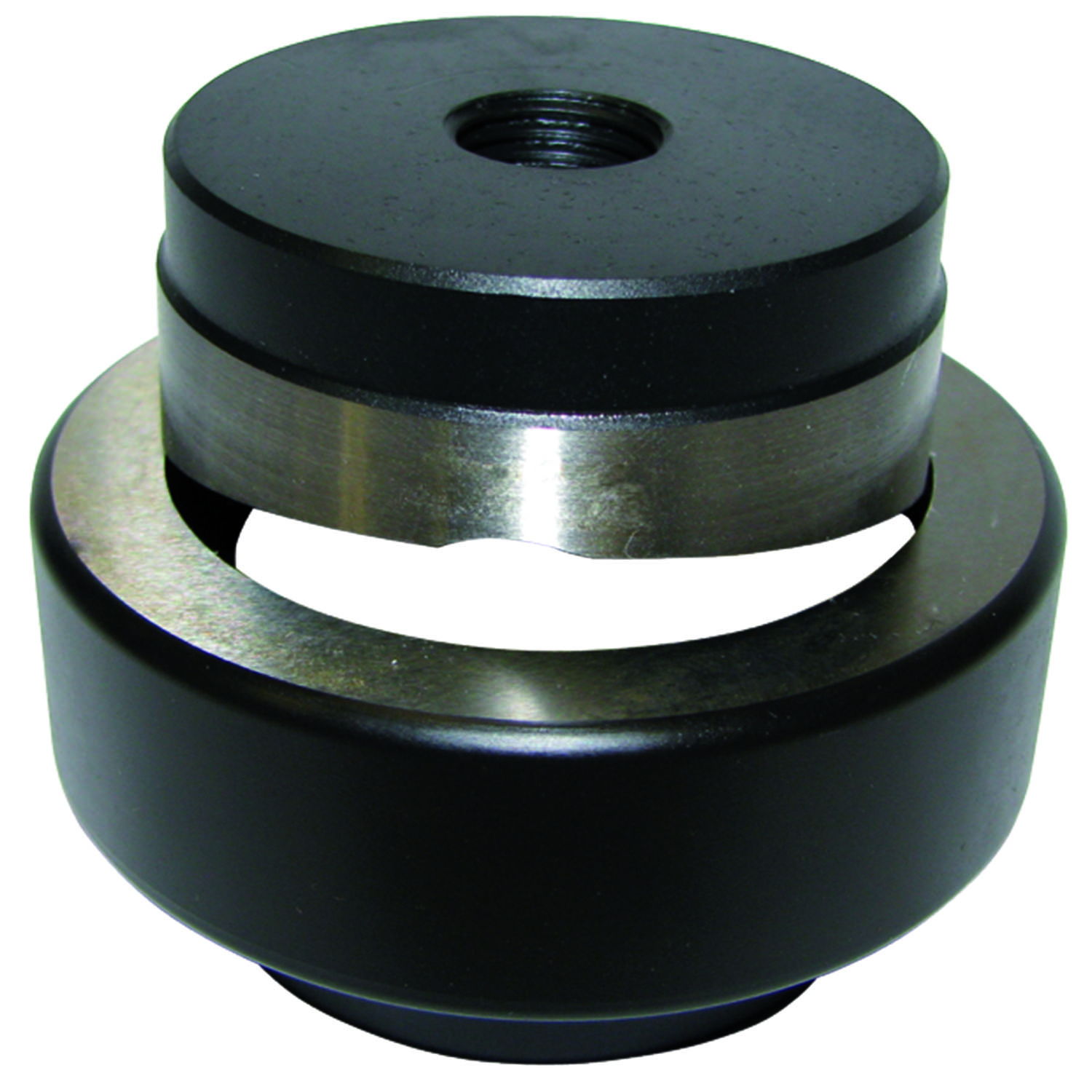

Emporte-pièce rond avec matrice à zone réduite
- Longue durée de vie
- Travail économique
Description du produit
Pour l’utilisation dans col de cygne
Ménagement de l’outil grâce à une géométrie de coupe optimisée
Rapide, propre, sans bavures
Caractéristiques techniques
-
Référence: 2661-0250-20-00
-
Épaisseur de tôle max.: Acier 3 mm / Acier inoxydable 2 mm / Aluminium 3,5 mm – voir Remarque
-
Famille de produits: pour équipements d’atelier
-
Diamètre de l’implantation de la matrice: 50 mm, matrice à zone réduite
-
Dimension: 50.2 mm
-
Metrique: 50
Remarque
- ATTENTION : Veuillez utiliser la plus petite valeur spécifiée dans les fiches techniques du col de cygne et de l'outil de poinçonnage comme épaisseur de tôle maximale possible.
- Avant de commander cet emporte-pièce, veuillez vérifier si vous avez déjà en stock le support de matrice correspondant (ø 50 mm).
- Vous trouverez des informations complémentaires sur le produit dans la rubrique "Téléchargements".
- 1 emporte-pièce, comprenant poinçon et matrice
2680-0350-00-00
Support de matrice ø 50 mm pour Quick-Press 300
Famille de produits
pour équipements d’atelier
Nez de fixation
ø 13 mm
Variante
matrices avec diamètre extérieur 50 mm
2665-0000-10-03
Support de matrice ø 50 mm pour Quick-Press 400
Famille de produits
pour équipements d’atelier
Nez de fixation
ø 20 mm
2643-0250-72-00
Support de matrice ø 50 mm pour Maxi-Press 500
Famille de produits
pour équipements d’atelier
Diamètre intérieur
50 mm
Diamètre extérieur
72 mm
2643-7105-00-00
Maxi-Press 500 hydraulique
Utilisable pour
Emporte-pièce rond jusqu’à ø 60 mm / emporte-pièce carré 46 mm / emporte-pièce rectangulaire jusqu’à 65 mm diagonale
Epaisseur de tôle maxi.
Acier 3 mm / acier inox 2 mm / aluminium 4 mm
Profondeur d’usinage
500 mm
Porte-poinçon (diamètre)
20 mm
2643-7106-00-00
Maxi-Press 500 hydraulique avec affichage du centre de perforation
Utilisable pour
Emporte-pièce rond jusqu’à ø 60 mm / emporte-pièce carré 46 mm / emporte-pièce rectangulaire jusqu’à 65 mm diagonale
Epaisseur de tôle maxi.
Acier 3 mm / acier inox 2 mm / aluminium 4 mm
Profondeur d’usinage
500 mm
Porte-poinçon (diamètre)
20 mm
2662-7203-00-01
Quick-Press 300 hydraulique à actionnement manuel
Utilisable pour
Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
Epaisseur matériel
Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
Profondeur d’usinage
300 mm
Porte-poinçon (diamètre)
13 mm
2662-7205-00-01
Quick-Press 300 hydraulique
Utilisable pour
Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
Epaisseur de tôle maxi.
Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
Profondeur d’usinage
300 mm
Porte-poinçon (diamètre)
13 mm
2662-7206-00-01
Quick-Press 300 hydraulique avec affichage du centre de perforation
Utilisable pour
Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
Epaisseur de tôle maxi.
Acier 2 mm / acier inox 1,5 mm / aluminium 3 mm
Profondeur d’usinage
300 mm
Porte-poinçon (diamètre)
13 mm
2665-0000-10-00
Quick-Press 400
Utilisable pour
Emporte-pièce rond jusqu’à ø 40,5 mm / emporte-pièce carré 25,4 mm / emporte-pièce rectangulaire jusqu’à 36 mm diagonale
Epaisseur de tôle maxi.
Acier 2,5 mm / acier inox 1,75 mm / aluminium 3 mm
Profondeur d’usinage
400 mm
Porte-poinçon (diamètre)
20 mm
Notices de montage:
